Prezračevalne naprave WS 250
- inteligentno krmiljenje skrbi za želeno bivalno klimo
- visoka učinkovitost izmenjevalca temperature skrbi za nizko porabo in stroške
- enakomeren zračni pretok skrbi za prihranek časa in stroškov
Možnost uporabe

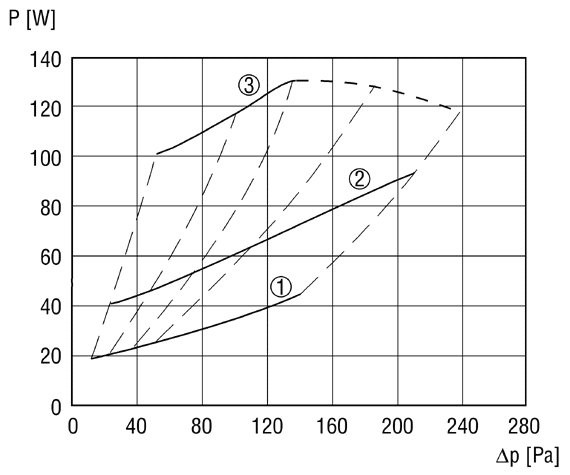

Pisarne, čakalni prostori, varčne hiše, enodružinske hiše, dnevni prostorGrafična ponazoritev
- Stopnja 1: 100m3/h
- Stopnja 2: 150m3/h
- Stopnja 3: 250m3/h

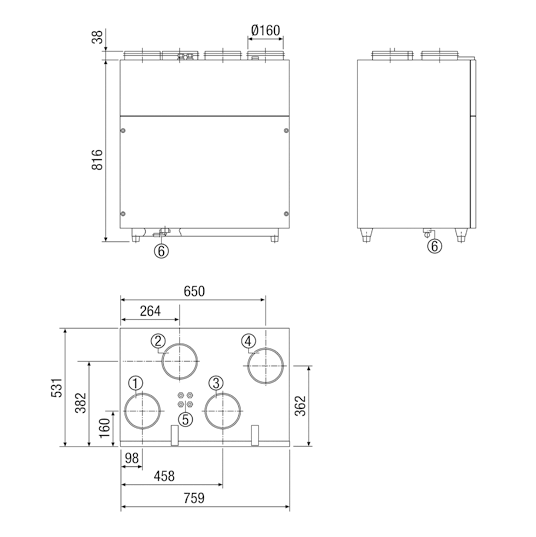

Skica
Mere v [mm]
- Odtok izrabljenega zraka (na prosto)
- Dotok svežega zraka (v prostor)
- Odtok izrabljenega zraka (iz prostora)
- Dotok svežega zraka (od zunaj)
- Električni priključek
- Priključek za kondenz
Tehnični podatki
| Naprava | WS 250 |
|---|---|
| Pretočen volumen | 100m3/h / 150m3/h / 250m3/h |
| Obrati | 2.070 o/min |
| Krmiljenje obratov | - |
| Napajanje | Izmeničen tok |
| Napetost | 230V |
| Napetostna frekvenca | 50 Hz / 60 Hz |
| Moč (električna) | 30W / 50W / 95W |
| Maksimalna moč (električna) | 130W |
| I max | 6,9 A / vključno z varovanjem pred zmrzaljo |
| Varnosten način (IP) | 00 |
| Električna povezava | Šuko |
| Namestitvena lokacija | Klet / kurilni prostor / shramba |
| Ohišje | Pločevina, pocinkano |
| Barva | Bela, podobno RAL 9010 |
| Teža | 80kg |
| Razred filtra | G4 / F7 |
| Velikost priključka | 160 mm |
| Temperatura pretoka pri I max | 50°C |
| Izkoristek temeperature porabljenega zraka | 92% |
| Princip izmenjevalca | Križno – nasproten tok |
| Priglasitvena številka | Z-51.3-104 |
| Sortiment | K |
| EAN | 4012799950509 |
| Številka artikla | 0095.0050 |
Hrupnost
| 63 Hz | 125 Hz | 250 Hz | 500 Hz | 1 kHz | 2 kHz | 4 kHz | 8 kHz | Skupna Glasnost | |
|---|---|---|---|---|---|---|---|---|---|
| LWA2, Stopnja 2 (dB(A)) | 29 | 34 | 29 | 33 | 24 | 22 | 20 | 16 | 38 | LWA5, Stopnja 2 (dB(A)) | 28 | 37 | 39 | 40 | 40 | 40 | 34 | 26 | 48 | LWA6, Stopnja 2 (dB(A)) | 18 | 27 | 26 | 31 | 39 | 26 | 17 | 8 | 41 |
LWA2 = Hrupnost ohišja
LWA5 = Hrupnost dovodnega zraka
LWA6 = Hrupnost odvodnega zraka
Izmerjeno pri V: 15m3/h (<30Pa)

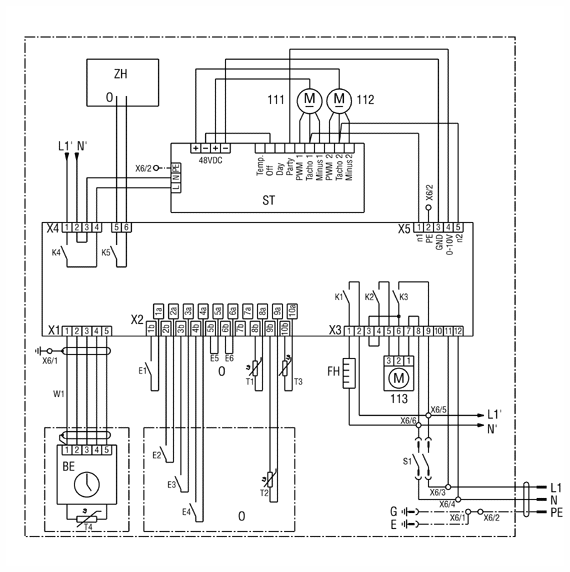

Shema elektro vezave WS 250
E1 - senzor tlaka / Filter
E2 - CO2-opozorilnik / rele (potencialno prost kontakt)
E3 - krmilnik kvalitete zraka EAQ 10/1 / (potencialno prost kontakt)
E4 - senzor vlage, Higrostat HY 5
E5 - obstoječe dodatno gretje, žična premostitev (opcijsko) (pri eksternem dodatnem gretju, povezati E5 premostitev)
E6 - eksterno toplotno tipalo T2, žična premostitev (opcijsko) (pri eksternem toplotnem tipalu T2, povezati E6 premostitev)
T1 - toplotno tipalo dovodnega zraka
T2 - eksterno toplotno tipalo (opcijsko)
T3 - toplotno tipalo vpihovanega zraka
T4 - sobno tipalo izrabljenega zraka
K5 - preklopno stikalo za dodatno eksterno gretje
S1 - varnostno stikalo / sprožitev preko krmilne konzole
ZH - dodatno eksterno gretje (opcijsko)
M1 - ventilator dovodni zrak
M2 - ventilator izrabljen zrak
M3 - pozicijski motor obhodne lopute
ST - preklopni del, omrežni preklopnik
LT - močnostni del
FH - gretje protizmrzalne zaščite
BE - krmilna enota
G - ohišje
E - vrivek, vrinjeni del
O - opcijsko

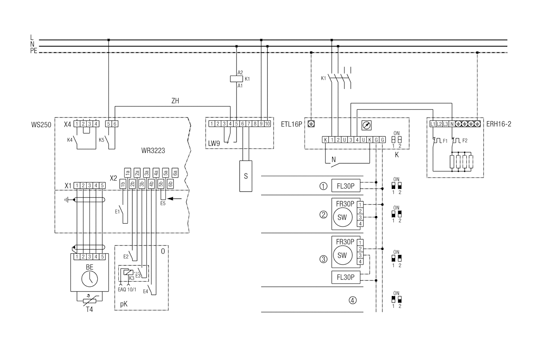

WS 250 z električnim grelcem zraka ERH 16-2
E5 - povezati E5 premostitev, pripravljeno za dodatno eksterno gretje
T4 - sobno tipalo v krmilni napravi WS 250. Potreba ogrevanja se določi s pomočjo obstoječe sobne temperature (T4) in želene sobne temperature
LW 9 - tipalo pretoka v dovodnem kanalu
K1 - prenapetostna zaščita US 16
ETL 16 P - elektronski regulator toplote
FL 30 P - kanalno tipalo v dovodnem kanalu
FR 30 P - sobno tipalo z želeno temperaturo
ERH 16-2 - električni grelec zraka
BE - krmilna enota
WR 3223 - prenapetostna zaščita
ZH - dodatna eksterno gretje vklop/izklop
O - opcijsko
SW - želena vrednost
K - kodiranje
N - nočno stanje
S - senzor
pK - E2-E4 potencialno prosti kontakti!
- eksteren kanalno tipalo in interno tipalo z želeno temperaturo v ETL16P
- eksterno sobno tipalo in tipalo z želeno temperaturo
- eksterno kanalno tipalo in eksterno tipalo z želeno temperaturo
- interno sobno tipalo in interen tipalo z želeno temperaturo v ETL16P
Opis produkta
Funkcije
- avtomatsko uravnavanje zračnega pretoka za konstantno količino zraka
- izredna energijska varčnost zahvaljujoč motorjem na enosmeren tok
- pocinkano pločevinasto ohišje, zunaj suho-prašno lakirano po RAL 9010, zgrajeno po sendvič principu, z integrirano toplotno izolacijo
- integriran filtrirni sistem s filtroma grobih delcev (G4) in finih delcev (F7) na dotočnem zraku, filter grobih delcev (G4) na odtekajočem zraku, menjava filtra možna brez orodja
- elektronsko nadzorovanje zračnih filtrov z opozorili za menjavo le teh na krmilni enoti
- 4 cevni priključki ND 160 s tesnili, na zgornjem delu naprave, za direkten priklop cevnih dušilcev
- razdelitev zraka/ toplotni izmenjevalec = 70% / 30 %
- krmiljenje preko krmilnih elementov v dnevnem prostoru
- v kompletu krmilnik za hitrosti prezračevanja, časovna nastavitev, stopnja onesnaženja filtra
- z DIBT - dovoljenjem
Toplotni izmenjevalec
- križen-nasproten tok zraka na toplotnem izmenjevalcu iz umetnih mas (PS)
- enostavno snemljiv toplotni izmenjevalec za čiščenje z vodo
WRG-Ventilator
- 2 radialna motorja z integriranim pretvornikom, po en ventilator za dotok zraka in odtok, nastavljiv po 5m3/h korakih od 100m3/h do 250m3/h
- 3 prezračevalne stopnje
- 1 energijsko varčen program / nočen način
- 2 normalen program/ dnevni način
- 3 intenziven program/ način za zabave
- tovarniške nastavitve: 100 m3 /h / 150 m3 /h / 200 m3 /h
Napotki za montažo
- montaža potrebna na steni ali podestu, da omogočimo dostop do priključka za kondenzat
- za postavitev ali pritrditev na steno s konzolami v kleti, podstrešju in kurilnem prostoru
- prednja plošča je snemljiva
- za dušenje zvoka obleči ohišje
Električni priključek
- priložen krmilni element se priključi z zaščitenim 5-žilnim kablom (maksimalne dolžine 100m) na centralno napravo
Protizmrzalna zaščita
- integrirana protizmrzalna zaščita (1500W) za nemoteno delovanje
- sisteme za uporabo zavržene energije v zraku priporočljivo kombinirati z zemeljskim izmenjevalcem toplote, za optimirano delovanje tudi pri nizkih temperaturah. Kljub temu zagotavlja zemeljski izmenjevalec pozimi dodatno gretje in poleti dodatno hlajenje.
Priključek za kondenzat
- odvajanje kondenzata poteka na spodnjem delu naprave preko cevi (DN 1/2') za priključek na sifon
